7.4.1デフォルトデータ
表7-4デフォルトデータ
| カテゴリ | 名称 | デフォルト |
|---|---|---|
| BMC管理システムのネットワークポートデータ | 管理ネットワークポートのIPアドレスとサブネットマスク |
|
| BMC管理システムのログインデータ | ユーザー名とパスワード |
|
| BIOSデータ | パスワード |
|
7.4.2 設定概要
初期設定の手順
図7-19 初期設定の手順
表7-5初期設定手順の説明
| プロセス | 詳細 |
|---|---|
初期パスワード 変更 | BMCデフォルトユーザーの初期パスワードを変更します。 |
| サーバーの確認 |
|
BMC IPアドレス 設定 | サーバーのBMCIPアドレスを設定します。 |
| RAID設定 | 実際のビジネスシーンに応じて、RAIDグループを設定します。 |
| BIOS設定 | サーバーの起動方式の設定、ネットワークカードのPXE機能の設定、BIOSパスワードの設定など、サーバーのBIOSを設定します。 |
| OSインストール | サーバーのOSをインストールします。 |
| 最新システムにする | ソフトウェアとファームウェアをアップグレードし、ドライバーをインストールまたは更新して、サーバーのシステムを最新の状態に保ちます。 |
7.4.3初期パスワードの変更
7.4.3.1 BMCデフォルトユーザーの初期パスワードの変更
この章では、BMC WebUIを介してBMCデフォルトユーザーの初期パスワードを変更する手順を説明します。BMCデフォルトユーザーの初期パスワードを変更するには、以下の使用する方法があります。
- BMC WebUI
- BMC CLI
BMCの詳細については、 『BMCユーザーマニュアル』を参照してください。
- BMCシステムのデフォルトのユーザー名はAdministratorで、デフォルトのパスワードはAdmin @ 9000です。
- システムのセキュリティを確保するために、初めてログインするときは、初期パスワードを時間内に変更し、定期的に更新してください。
- 簡単なパスワードを使用すると、システムが攻撃される危険性があります。パスワードの複雑度の要件を満たすパスワードを使用するか、パスワードの複雑度チェック機能を有効にすることを推奨します。
- システムは、デフォルトでパスワードの複雑度チェック機能が有効になっています。
操作ステップ
- BMC WebUIにログインします。
詳細については、9.2 BMC WebUIへのログインを参照してください。 - メイン画面で[ユーザーとセキュリティ]> [ローカルユーザー]を選択します。
ローカルユーザー画面が表示されます。
図7-22 ローカルユーザー画面
- パスワードを変更するユーザー名の横にある[編集]をクリックします。
ユーザーの編集画面が表示されます。
図7-23 ユーザーの編集画面
- [パスワード]および[パスワードの確認]テキストボックスに変更したパスワードを入力します。
パスワードの複雑度の要件- 長さが8〜20文字であること
- 少なくとも1つのスペースまたは以下の特殊文字が含まれること
`~!@#$%^&*()-_=+\|[{}];:'”,/? - 以下の文字のうち少なくとも2つが含まれること
小文字：a~z
大文字：A~Z
数字：0～9 - パスワードは、ユーザー名またはユーザー名の逆順に設定できません。
- [現在のユーザーログインパスワード]テキストボックスに現在のパスワードを入力します。
- [保存]をクリックします。
BMCデフォルトユーザーの初期パスワードが変更されました。
7.4.4サーバーの検査
この章では、ユーザーがBMC WebUI経由でサーバーを検査する方法について説明します。
サーバーを検査するには、以下の方法があります。
- BMC WebUI
- BMC CLI
BMCの詳細については、『BMCユーザーマニュアル』を参照してください。
作業ステップ
サーバーを以下の順番で検査してください。
図7-24 検査手順
操作手順
- パネルインジケーターを確認し、デバイスのハードウェアステータスを確認します。
詳細については、2.1.2インジケーターとボタンを参照してください。 - BMC WebUIにログインします。
詳細については、9.2 BMC WebUIへのログインを参照してください。 - バージョン情報を照会します。

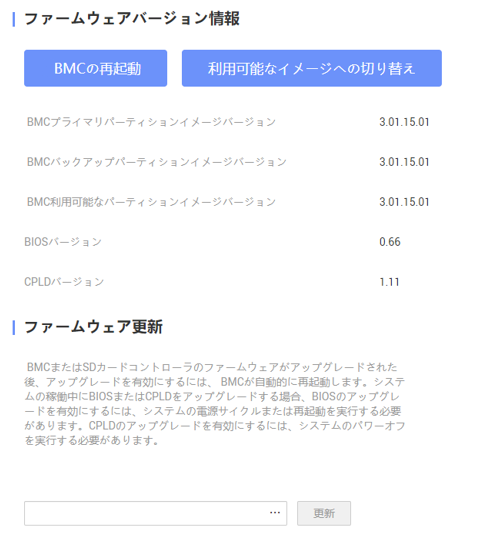

- BMCメイン画面で、[BMC管理]> [ファームウェアアップグレード]を選択して、ファームウェアバージョン情報画面に入ります。
図7-23 ファームウェアバージョン情報画面
- バージョンがサイトの要件を満たしているかどうかを確認します。
- はい：4に進んでください。
- いいえ：3に進んでください。
- ファームウェアバージョンをターゲットバージョンにアップグレードします。
- BMCメイン画面で、[BMC管理]> [ファームウェアアップグレード]を選択して、ファームウェアバージョン情報画面に入ります。
- アラーム情報を照会します。

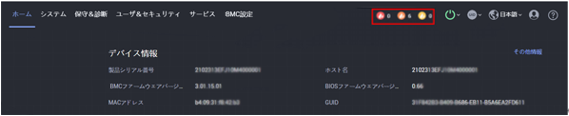

[ホームページ]の右上にアラーム情報があるか確認してください。
図7-24 アラーム情報
- はい：アラームを処理する必要があります
：重大なアラームを示します。これはシステムに大きな影響を及ぼし、システムの通常の動作を中断を引き起こす可能性があります。
：マイナーアラームを示します。システムに大きな影響はありませんが、障害の重大化を避けるために、できるだけ早く適切な対応を行うことが望ましいです。
- いいえ：操作は終了しました
- はい：アラームを処理する必要があります
7.4.5 BMC IPアドレスの設定
この章では、BIOSによってBMC IPアドレスを設定する手順を説明します。
BMC IPアドレスを設定するには以下の方法があります。
- BIOS
- BMC WebUI
- BMC CLI
次のコマンドを実行します。ipmcset-dipaddr
BMCの詳細については、『BMCユーザーマニュアル』を参照してください。
デフォルトのIPアドレス
| デフォルトのIPアドレス | デフォルトのサブネットマスク |
|---|---|
| 192.168.2.100 | 255.255.255.0 |
操作ステップ
- BIOS画面に入ります。
詳細については、9.6 BIOSの起動を参照してください。 - [Advanced]>[BMC Configuration]を選択し、[Enter]を押します。
BMC Configuration 画面が表示されます。 - [BMCIPv4 /IPv6 Configuration]を選択し、[Enter]を押します。
BMCIPv4 /IPv6 Configuration画面に移動して、BMC IPアドレス情報を表示します。 - 設定するIPアドレスを選択します。
- IPv4アドレスを設定し、[IPv4 IPアドレス]を選択して、[Enter]を押します。
IPv4アドレス設定ページに移動します。 - IPv6アドレスを設定し、[IPv6 Static IPアドレス]を選択して[Enter]を押します。
IPv6アドレス設定ページに移動します。
- IPv4アドレスを設定し、[IPv4 IPアドレス]を選択して、[Enter]を押します。
- BMC IPアドレスを設定します。
- 設定後、[F10]を押します。
[変更の保存を終了]ダイアログボックスが表示されます。 - [はい]を選択して設定を保存します。
設定を反映させるために、サーバーは自動的に再起動します。
7.4.6 RAIDの設定
SV0120 G1は、複数のタイプのRAIDコントローラカードをサポートします。
- 特定の互換性のあるRAIDコントローラカードについては、[コンポーネントの互換性]を参照してください。
7.4.7 BIOSの設定
設定項目の詳細は以下の通りです。
- サーバーシステムのブート順序
- ネットワークカードPXE
- BIOSのパスワード
- 言語の切り替え
7.4.7.1サーバーシステムブート順序の設定
サーバーが複数のブートデバイスで構成されている場合、システムのブート順序はBIOSを介して設定できます。
BIOSパスワードが有効になっている場合、この操作は、BIOS管理者パスワードを使用してセットアップユーティリティ画面に入れる場合にのみサポートされます。
操作ステップ
- BIOS画面に入ります。
詳細については、9.6 BIOSの起動を参照してください。 - [Boot]タブを選択します。
Boot画面が表示されます。 - [ブートタイプ]を選択し、[Enter]を押します。
ブートタイプオプションダイアログボックスが表示されます。 - [Legacyブートタイプ]または[UEFI ブートタイプ]を選択し、[Enter]を押します。
- デフォルトのブートモードはUEFIモードです。
- 一部のOSでは、インストールするハードディスクまたはRAIDグループの容量が2TBを超える場合、ブートモードをUEFIモードに設定する必要があります。詳細については、各OSの発行元の指示を参照してください。
- サーバーがNVMeハードディスクで構成されており、OSがハードディスクにインストールされている場合、ブートモードはUEFIモードにのみ設定できます。
- Legacyモードと比較して、UEFIモードはより多くのデバイスを起動できます。サーバーが多数の起動可能なデバイスで構成されている場合、一部のデバイスはLegacyモードで正常に起動しない可能性があるため、UEFIモードを使用すること推奨します。Legacyモードを使用する必要がある場合は、実際のビジネスシーンに従って、シリアルポートリダイレクト機能またはネットワークカードPXE機能を無効にして、OSが正常に起動できるようにすることをお勧めします。詳細については、4.7.2ネットワークカードPXEの設定を参照してください。
- ブート順序を選択し、[Enter]を押します。
ブート順序画面が表示されます。
システムのデフォルトのブート順序は、「Hard Disk Drive」、「DVD-ROM Drive」、「PXE」、「Other Device」です。 - 調整したい起動項目を選択し、[F5]または[F6]を押して起動項目の順番を調整します。
- F5：起動項目を下方向に移動します。
- F6：起動項目を上方向に移動します。
- 起動項目の並び順は、起動項目の起動順序です。
- 起動項目の右側にある切り替えボタンをクリックして、有効または無効に切り替えます。
- 設定後、[F10]を押します。
- 設定を保存して終了します。
設定を有効にするために、サーバーは自動的に再起動します。
7.4.7.2ネットワークカードPXEの設定
7.4.7.2.1 OCP3.0ネットワークカードPXEの設定
BIOS画面でFLEX IOカードスロットに取り付けられたOCP3.0ネットワークカードのPXEを有効または無効にします。
BIOSパスワードが有効になっている場合、この操作は、BIOS管理者パスワードを使用してセットアップユーティリティ画面に入れる場合にのみサポートされます。
操作ステップ
- BIOS画面に入ります。
詳細については、9.6 BIOSの起動を参照してください。 - [詳細]タブを選択します。
詳細画面が表示されます。 - [PXE Configuration]を選択し、[Enter]を押します。
PXE Configuration画面に入ります。
SV0120 G1は、最大2つのOCP 3.0ネットワークカードをサポートします（各OCP 3.0ネットワークカードは、最大2つのネットワークポートをサポートします。よって最大4つのネットワークポートをサポートします）。- UEFIモードでは、すべてのネットワークポートのデフォルト値は有効です。
- Legacyモードでは、各ネットワークカードの最初のネットワークポートのみがデフォルトで有効になっています。つまり、PXE Port1のデフォルト値は[有効]であり、PXE Port2のデフォルト値は[無効]です。
- 設定する0ネットワークカードのネットワークポートを選択し、[Enter]を押します。
ネットワークポートメニューオプションダイアログボックスが表示されます。 - 必要に応じて、ポップアップメニューオプションダイアログボックスで[有効]または[無効]を選択し、[Enter]を押します。
設定後、「F10」を押します。 - 変更を保存して終了します。
設定を有効にするために、サーバーは自動的に再起動します。
7.4.7.2.2 PCIeネットワークカードPXEの設定
BIOS画面でPCIeネットワークカードのPXEを有効または無効にします。
BIOSパスワードが有効になっている場合、この操作は、BIOS管理者パスワードを使用してセットアップユーティリティ画面に入れる場合にのみサポートされます。
操作ステップ
- BIOS画面入ります。
詳細については、9.6 BIOSの起動を参照してください。 - [詳細]タブを選択します。
詳細画面に入ります。 - [PXE Configuration]オプションを選択し、[Enter]を押します。
PXE Configuration画面に入ります。 - [Slot PXE Control]を選択し、[Enter]を押します。
必要に応じて、ポップアップメニューオプションダイアログボックスで[有効]または[無効]を選択し、[Enter]を押します。
PCIeネットワークカードPXEを有効にした後、特定のPCIeネットワークカードのネットワークポート（「CPU2 First Slot Port1」など）のPXEを有効または無効にできます。
PCIeネットワークカードPXEを無効にすると、1枚のPCIeネットワークポートのPXE設定メニューが非表示になり、設定できなくなります。 - 設定するPCIeネットワークポートを選択し、[Enter]を押します。
ネットワークポートメニューオプションダイアログボックスが表示されます。 - 必要に応じて、ポップアップメニューオプションダイアログボックスで[有効]または[無効]を選択し、[Enter]を押します。
- 設定後、[F10]を押します。
- 変更を保存して終了します。
設定を有効にするために、サーバーは自動的に再起動します。
7.4.7.3 BIOSパスワードの設定
7.4.7.3.1 BIOS管理者パスワードの設定
システムのセキュリティを確保するために、初めてログインした直後に管理者のパスワードを設定する必要があります。
- システムは、デフォルトでパスワードの複雑度チェック機能をオンにします。
- 簡単なパスワードを使用すると、システムが攻撃される危険性があります。パスワードの複雑度の要件を満たすパスワードを使用するか、パスワードの複雑度チェック機能を有効にすることを推奨します。
- セキュリティの観点から、管理者のパスワードは定期的に変更することを推奨します。
- BIOSパスワードが有効になっている場合、この操作は、BIOS管理者パスワードを使用してセットアップユーティリティ画面に入れる場合にのみサポートされます。
操作ステップ
- BIOS画面に入ります。
詳細については、9.6 BIOSの起動を参照してください。 - [Security]タブを選択します。
Security画面が表示されます。 - [Set Supervisor Password]オプションを選択し、[Enter]を押します。
管理者ログインパスワード変更画面が表示されます。 - BIOSパスワードを変更します。
- 管理者パスワードを変更するには、まず現在の管理者パスワードを入力する必要があります。3回の入力エラーが発生した場合はロックされ、サーバーの再起動後にロックが解除されます。
- BIOSのデフォルトパスワード：Admin@9000
- 管理者パスワード設定要件：
- パスワードは8〜16文字の長さで、特殊文字（スペースを含む）を含み、少なくとも2つの大文字、小文字、および数字を含む必要があります。
- 新しく設定するパスワードを直前の5個のパスワードと重複することはできず、デフォルトのパスワードとして設定することもできません。
- 管理者パスワードを設定すると、[Delete Supervisor Password]タブが表示され、設定されているBIOS管理者パスワードをクリアできます。管理者パスワードをクリアすると、システムのセキュリティが低下しますので、ご注意ください。
- [Simple Password]が有効に設定されている場合、システムはパスワードの複雑度を検証せず、システムのセキュリティが低下します。その場合もパスワードの長さは8〜16桁である必要があります。
- 設定後、[F10]を押します。
- 変更を保存して終了します。
設定を有効にするために、サーバーは自動的に再起動します。
7.4.7.3.2 BIOS共通ユーザーパスワードの設定
操作ステップ
- BIOS画面に入ります。
詳細については、9.6 BIOSの起動を参照してください。 - [Security]タブを選択します。
Security画面が表示されます。 - [Set User Password]オプションを選択し、[Enter]を押します。
ユーザーパスワード変更画面が表示されます。 - BIOSパスワードを変更します。
- パスワードは8〜16文字の長さで、特殊文字（スペースを含む）を含み、少なくとも2つの大文字、小文字、および数字を含む必要があります。
- 新しく設定したパスワードを、直前の5個のパスワードと重複することはできません。
BIOS共通ユーザーパスワードを設定すると、[Delete User Password]タブが表示され、設定されているBIOS共通ユーザーパスワードをクリアできます。
- 設定後、[F10]を押します。
- 変更を保存して終了します。
設定を有効にするために、サーバーは自動的に再起動します。
7.4.7.4 言語の切り替え
操作ステップ
- BIOS画面に入ります。
詳細については、9.6 BIOSの起動を参照してください。 - [Main]タブを選択します。
Main画面が表示されます。 - [Language]を選択し、[Enter]を押します。
言語選択ダイアログボックスが表示されます。 - 言語を選択し、[Enter]を押します。
言語設定が、選択した言語に切り替わります。 - 設定後、[F10]を押します。
- 変更を保存して終了します。
設定を有効にするために、サーバーは自動的に再起動します。
7.4.8 OSのインストール
SV0120 G1は、複数のタイプのOSをサポートします。- 特定の互換性のあるOSについては、[OSの互換性]を参照してください。
7.4.9 最新システムにする
インストールされているソフトウェアまたはコンポーネントに古いバージョンが必要な場合を除いて、サーバーを初めて使用する前に、システムを最新の状態に保つ必要があります。
管理ソフトウェアまたはファームウェアのアップグレード
- BMC / BIOS / CPLDおよびその他のファームウェアをアップグレードします。詳細については、ヘルプデスクまでお問い合せください。
ドライバーのインストールまたは更新
既存ドライバーのバージョンがドライバーバージョン組み合わせシートと一致しない場合は、対応するバージョンのドライバーを再インストールしないと、サーバーが正常に動作しない可能性があります。
- ドライバーインストールパッケージを入手します。詳細については、「OSの互換性」を参照してください。
ドライバーをインストールまたは更新する前に、必ずドライバーをバックアップしてください。
異なるOSのドライバーのインストールパッケージとインストール手順は異なります。現在のデバイスのOSに応じて選択してください。
