電力コスト削減、低PUEの実現へ ─
従来の空冷システムでは対応しきれない課題に対し、画期的なソリューションになる「液浸冷却システム」です。
サーバを直接、非導電性液体に浸すことで、空冷では到達し得ない圧倒的な冷却効率を実現します。

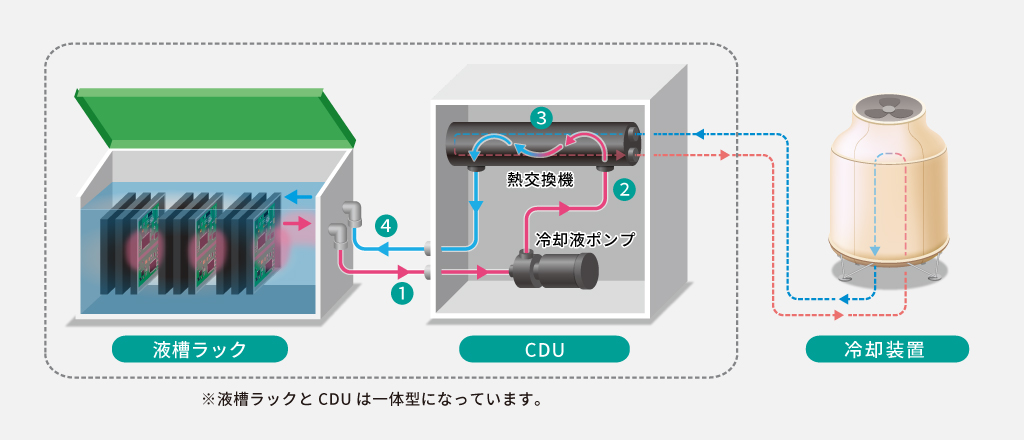

冷却のしくみ
─ 強制対流方式の油冷液浸装置 ─
使用冷却液
ENEOS IXシリーズ
「ENEOS IXシリーズ」液浸冷却液は、GRC社のElectroSafe® Fluidに認証されています。
| 比重 | 0.83 15.6 ℃ |
|---|---|
| 比熱 | 2.217 KJ / Kg-℃ |
| 熱伝導率 | 1.37g-cal / hr-cm2-[℃/cm] 23.9℃ |
GPU
NVIDIA L40s
最大10台のL40sを搭載可能
液浸冷却システムには、５台の専用サーバ（KVR22XDA-G1J）がインストール可能。
サーバ１台に、NVIDIA L40sを２台搭載し、最大10台のL40sが利用可能です。
NVIDIA L40sの詳しい説明はメーカーホームページにてご確認ください。
液浸化することのメリット
省電力化
サーバ内のCPUFANやPSUFANを全て取り除く、もしくは無効化することにより、サーバ自体の電力消費を10～20％削減します。
パフォーマンス向上
CPU高負荷運転時の温度を空冷時よりも低く保つことができるので高負荷状態での継続稼働が可能となる。
サーバコンポーネントの故障率低下
空冷運用時の3大サーバ故障要因を全て排除

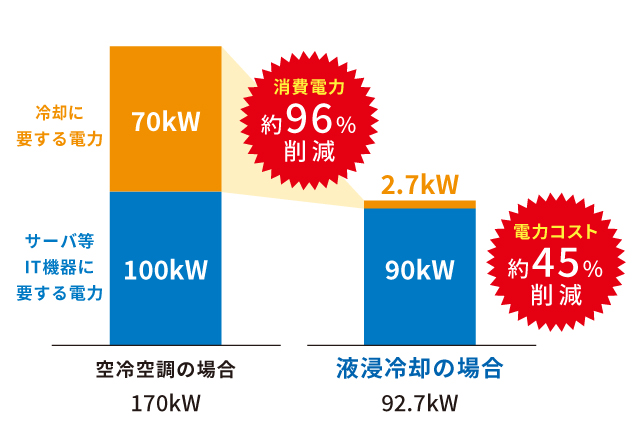

運用時消費電力比較
液浸装置が必要とする電力は、ポンプおよび制御PCです。
PUEは1.02～1.04という驚異的な値になります。

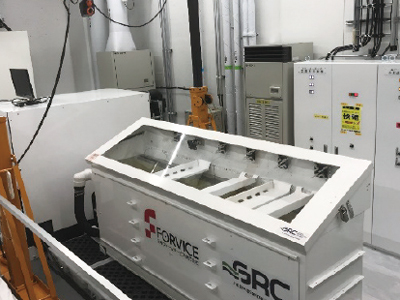

床荷重(700kg /㎡ ～) 冷却塔もしくはチラーの接続といった条件が整えば、これまでマシンルームにしか設置することの出来なかった設備があらゆる場所に設置できます。

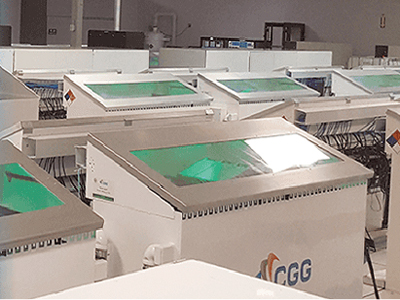

大規模構築例
「CAPEX（キャペックス）」「OPEX（オペックス）」の大幅低減が可能

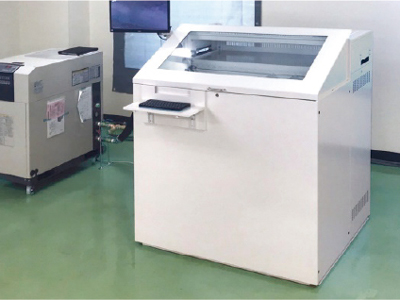

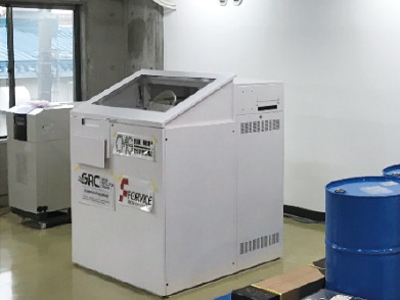

小規模構築例
冷却効率の高さを活かし何処にでも設置が出来る
導入支援
初期投資を抑えるための補助金活用支援をいたします。
活用可能な補助金制度（例）

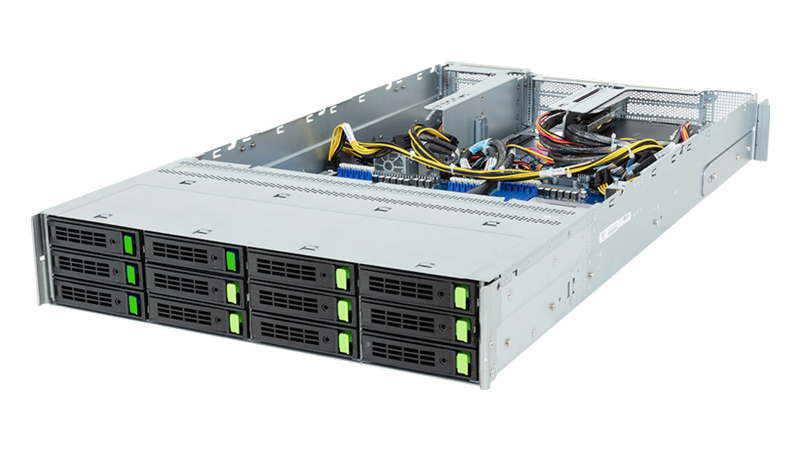

使用サーバ
KVR22XDA-G1J
※１つの液槽ラックに、KVR22XDA-G1Jサーバを５台搭載可能。
サーバ仕様
| CPU | AMD EPYC™ 9005 Series Processors AMD EPYC™ 9004 Series Processors デュアルプロセッサー, cTDP up to 500W |
|---|---|
| ソケット | 2 x LGA 6096 Socket SP5 |
| メモリ | 24 x DIMM slots DDR5 memory supported 12-Channel memory per processor AMD EPYC™ 9005: RDIMM: Up to 6400 MT/s AMD EPYC™ 9004: RDIMM: Up to 4800 MT/s |
| LAN | 1 x 10/100/1000 Mbps Management LAN |
| ビデオ | Integrated in ASPEED® AST2600 – 1 x Mini-DP |
| ストレージ | Bottom hot-swap: 8 x 3.5″/2.5″ Gen5 NVMe/SATA/SAS-4 [1] 4 x 3.5″/2.5″ SATA/SAS-4 [1] – (4 x NVMe from CPU_0, 4 x NVMe from CPU_1) – (6 x SATA via CRS2810 from CPU_0) – (6 x SATA via CRS2810 from CPU_1) Internal M.2: 1 x M.2 (2280/22110), PCIe Gen3 x4, from CPU_0, occupied for SATA 1 x M.2 (2280), PCIe Gen3 x4, from CPU_1, occupied for SATA |
| 電源 | Dual 2700W 80 PLUS Titanium redundant power supply |

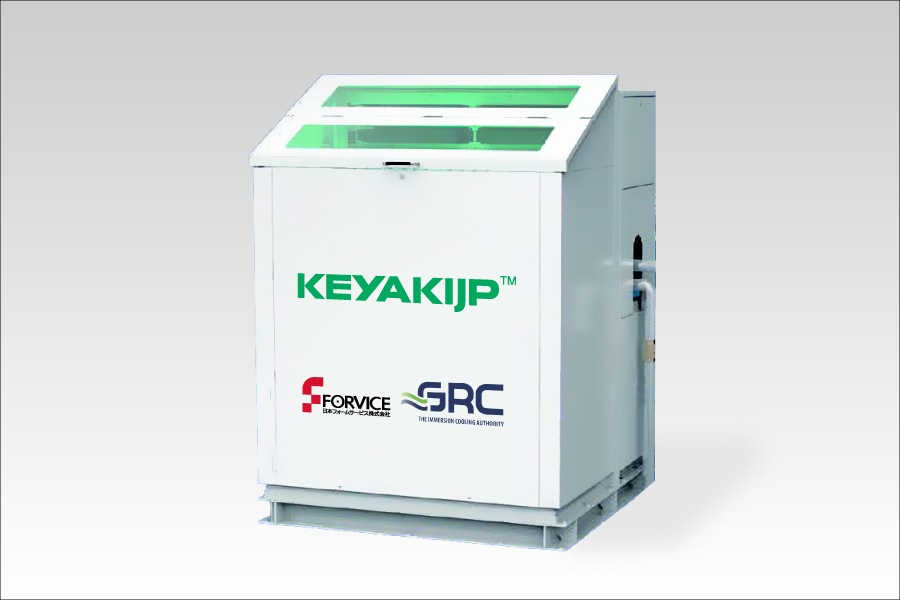

液浸冷却装置仕様
24U
| 製品寸法※ | Ｗ1200×H1650×D1167（㎜） |
|---|---|
| 質量 | 約1280kg（冷却液約800Ｌ含む） |
| 設置環境温度 | 5～40℃ |
| ラックU数 | 24U |
| CDU数 | 1（一体型） |
| 熱交換器処理能力 | 供給冷水温度12℃時：60kw |
| 供給冷水温度32℃時：40kw | |
| 必要許容水流量 | 120 L/min |
| 接続配管径 | Rc 40A |
| ポンプ最大消費電力 | 0.75kW |
| ポンプ電源仕様 | 三相200V15A×2系統 |
| 制御PC用電源仕様 | 単相100V15A×1系統 |
10U
| 製品寸法※ | Ｗ600×H1650×D1145（㎜） |
|---|---|
| 質量 | 約670kg（冷却液約400Ｌ含む） |
| 設置環境温度 | 5～40℃ |
| ラックU数 | 10U＋サービスU |
| CDU数 | 1（一体型） |
| 熱交換器処理能力 | 供給冷水温度12℃時：10kw |
| 供給冷水温度32℃時：6kw | |
| 必要許容水流量 | 80 L/min |
| 接続配管径 | Rc 25A |
| ポンプ最大消費電力 | 0.75kW |
| ポンプ電源仕様 | 三相200V15A×2系統 |
| 制御PC用電源仕様 | 単相100V15A×1系統 |
※記載の製品寸法は扉閉時・配管突起部を含まない寸法です。
